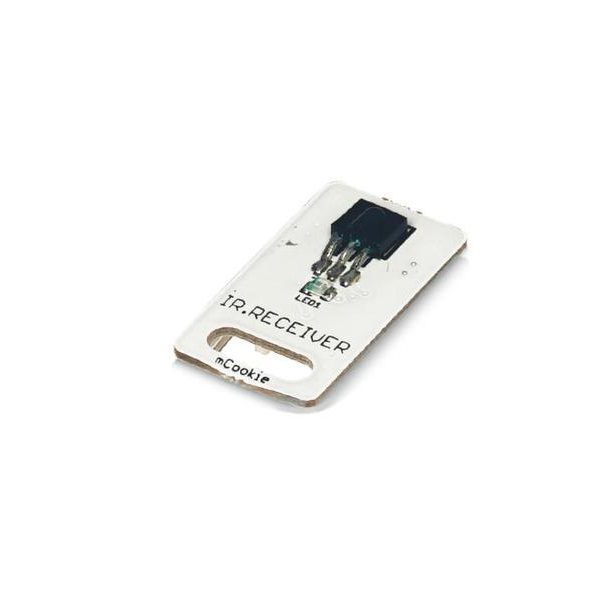

Receptor IR

Receptor IR

6,00 € IVA Incluido

Este receptor de infrarrojos recibe una luz de infrarrojos del transmisor.

El receptor IR contiene un dispositivo semiconductor, que puede convertir la señal de luz infrarroja en una señal eléctrica. Su parte central es una unión PN con material especial. En comparación con el diodo ordinario, adopta un gran cambio en la estructura con un área de recepción de infrarrojos más grande, lo que hace que la corriente aumente en consecuencia.

SKU: IR-RECIVER Categoría:
000

Pin Sensor:

Pines  gral. de Salida Sensor / Actuador Pin de Salida
PIN1 (GND) GND
PIN2 (VCC) VCC
PIN3 (SIGNAL-A) Digital Entrada
PIN4 (SIGNAL-B) No conectado

El PIN General de Salida es el pin estándar de un conector de Sensor / Actuador.

El PIN de salida del Sensor / Actuador es el cableado específico del Sensor / Actuador en relación con el Pin de salida General.

SIGNAL-A / SIGNAL-B son señales que pueden ser entrada digital, salida digital, entrada analógica o salida analógica. O señales especiales como la comunicación en serie (SoftwareSerial, IIC (I2C), etc.) u otras señales especiales.

No conectado se refiere al pin que no se está utilizando para este sensor / actuador en particular. Lea más sobre el módulo hub.

Características:

  • Tipo de pulso;
  • Larga distancia de recepción y fuerte capacidad anti-interferencia;
  • Con un tamaño pequeño que es fácil de instalar.

Especificaciones:

Voltaje:

  • 3.3V ~ 5V voltaje de trabajo

Especificaciones eléctricas:

  • Corriente de trabajo: 15uA
  • Temperatura de trabajo: -20 ~ 85 ℃

Tamaño:

  • Tamaño de la tabla: 23.5mm * 13mm
  • Interfaz 4Pin de 1,27 mm de separación conectada con el concentrador del sensor

Función descriptiva

  • La longitud de onda está entre 0.76 ～ 1.5μm

Conexión

  • Este sensor se puede conectar a las siguientes interfaces del núcleo: D2 ~ D13, A0 ~ A7
