Sensor PIR

12,00  IVA Incluido

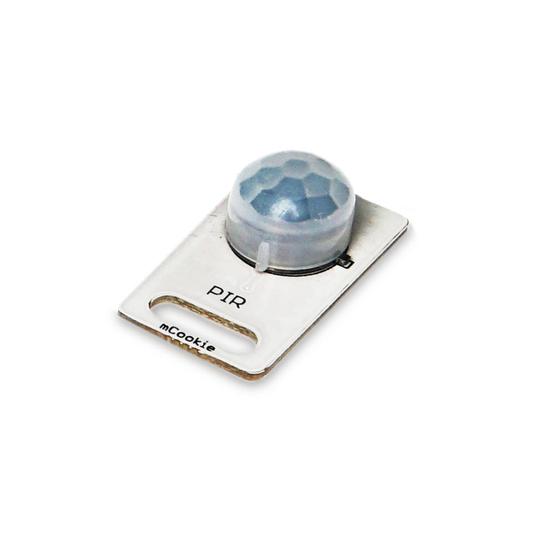

El sensor PIR es un sensor infrarrojo piroeléctrico que puede detectar los rayos infrarrojos enviados desde el cuerpo humano o animales en movimiento.

Puede emitir señales de conmutación y usarse en varias ocasiones que necesitan detectar cuerpos humanos en movimiento.

SKU: PIR Categoría:
000

Pin Sensor:

Pines  gral. de Salida Sensor / Actuador Pin de Salida
PIN1 (GND) GND
PIN2 (VCC) VCC
PIN3 (SIGNAL-A) Digital Entrada
PIN4 (SIGNAL-B) No conectado

El PIN General de Salida es el pin estándar de un conector de Sensor / Actuador.

El PIN de salida del Sensor / Actuador es el cableado específico del Sensor / Actuador en relación con el Pin de salida General.

SIGNAL-A / SIGNAL-B son señales que pueden ser entrada digital, salida digital, entrada analógica o salida analógica. O señales especiales como la comunicación en serie (SoftwareSerial, IIC (I2C), etc.) u otras señales especiales.

No conectado se refiere al pin que no se está utilizando para este sensor / actuador en particular. Lea más sobre el módulo hub.

Características:

  • Adopta la onda digital infrarroja piroeléctrica integrada AM412.
  • Con alta precisión y sensibilidad. Bajo consumo de energía, larga vida útil y buena estabilidad.
  • Señales digitales Tamaño pequeño y fácil de instalar.

Especificaciones:

Voltaje:

  • Voltaje de entrada: 3.3 ~ 5V, y 6V como máximo
  • Corriente de trabajo: 15uA
  • Temperatura de trabajo: -20 ~ 85 ℃
  • Voltaje de salida: alto nivel 5V, bajo nivel 0V

Tamaño:

  • Tamaño de la tabla: 23.5mm * 13mm
  • Interfaz 4Pin de 1,27 mm de separación conectada con el concentrador del sensor

Función descriptiva

  • Retardo de salida (alto nivel): aproximadamente 2.3 ~ 3s
  • Ángulo de inducción: 100 °
  • Distancia de inducción: 7m

Conexión

  • Este sensor se puede conectar a los siguientes puertos:  D2~D13,A0~A7
